Tugas Pendahuluan Modul 1


Modul 1, Percobaan 1, No. 8
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2, 3 input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
2. Gambar Rangkaian Simulasi [kembali]

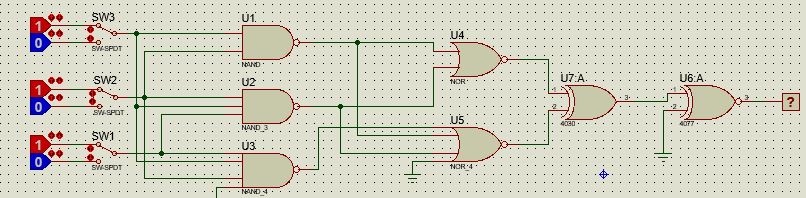

Gambar 1. rangkaian sebelum disimulasikan
Gambar 2. Rangkaian Saat disimulasikan



Dari rangkaian terdapat 3 input dengan Saklar sw-spdt dengan kedua kakinya dihubungkan ke logicstate logika 1 dan 0 lalu terdapat 3 gerbang NAND dengan 2.3 dan 4 input, lalu terdapat 2 gerbang NOR 2 dan 4 input, selnajutnya terdapat 1 gerbang XOR dan 1 gerbang XNOR lalu terdapat logicprobe untuk melihat hasil dari outputnya.
ketiga input dihubungkan ke logika 1, lalu pada input pertama dihungkan ke kaki 1 gerband NAND 1, kekaki 2 Gerbang NAND 2, lalu ke kaki ke 2 gerbang NAND ke 3, input kedua dihubungkan ke kaki ke 2 gerbang NAND 1, kekaki 1 gerbang NAND 2, kekaki 1 gerbang NAND 3 lalu pada input ke 3 dihubungkan kekai 3 gerbang NAND 2 dan ke kaki 1 gerbang NAND 3, lalu pada kaki ke 4 gerbang nand 3 dihubungkan ke ground dimana ground merupakan Logika 0, pada prinsipnya gerbang NAND merupakan kebalikan dari gerbang AND sehingga apabila terdapat inputnya berlogika 0 maka outputnya akan berlogika 1 dan sebaliknya apabila tidak ada inputnya berlogika 0 maka outputnya akan berlogika 0, sehingga pada gerbang NAND 1 karena inputnya berlogika 1 dan 1 sehingga untuk outputnya akan berlogika 0 begitu juga dengan gerbang NAND 2 karena pada inputnya berlogika 111 maka outputnya yang dihasilkan akan berlogika 0, sedangkan pada gerbang NAND 3 karena inputnya berlogika 1110 maka outputnya yang dihasilkan akan berlogika 1, selanjutnya dari ketiga output gerbang NAND dihubungkan ke Gerbang NOR, pada output gerbang NAND 1 dihubungkan ke kaki 1 gerbang NOR 1 dan ke kaki 2 Gerbang NOR 2 lali pada output gerbang NAND 2 dihubungkan ke kaki 2 gerbang NOR 1 dan ke kaki 3 gerbang NOR 2 lalu pada output ke gerbang NAND ke 3 dihubungkan ke kaki 1 Gerbang NOR 2 lalu pada kaki 4 gerbang NOR dihubungkan ke Ground, pada prinsipnya gerbang NOR merupakan kebalikan dari gerbang OR, apabila inputnya berlogika 0 semuanya maka berlogika 1, sedangkan apabila berlogika 1 salah satu atau semuanya maka berlogika 0, jadi pada gerbang NOR 1 inputnya berlogika 00 sehingga outputnya berlogika 1 dan pada gerbang NOR ke 2 inputnya 1000 sehingga output yang dihasilkan berlogika 0, lalu dari kedua output gerbang NOR dihubungkan ke kaki gerbang XOR, pada prinsipnya apabalia input Gerbang XOR memiliki logika yang berbeda 10 atau 01 maka outputnya akan berlogika 1 namun apabila inputnya berlogika samo 00 atau 11 maka outputnya akan berlogika 0, jadi dari rangkaian didapatkan input pada gerbang XOR 1 dan 0 sehingga output yang dihasilkan berlogika 1, lalu dari output gerbang XOR dihubungkan ker kaki 1 gerbang XNOR dan kaki 2 gerbang XNOR dihubungkan ke ground, pada prinsipnya gerbang XNOR merupakan kebalikan dari gerbang XOR apabila inputnya berlogika sama 11 atau 00 maka outputnya akan berlogika 1 namun apabila inputnya berlogika berbeda 10 atau 01 maka output yang dihasilkan akan berlogika 0, jadi pada rangkaian karena inputnya 1 dan 0 maka output yang dihasilkan akan berlogika 0 sehingga pada logicprobe ditampilkan logika 0.
