1. Tujuan

1.Tujuan

1. Memahami Modes of operation
2. Membuat rangkaian dari Modes of operation
3. Menjalankan dan menganalisa rangkaian dari Modes of operation

[kembali]

2.Alat Dan Bahan
1.SW-SPDT-MOM

Kode / Istilah SPDT adalah singkatan dari Single Pole Double Throw. Jika di Bahasa Indoneisakan disebut satu sumber Dua arah. switch jenis ini menunjukan dapat menghubungkan dan memutuskan satu sambungan arus listrik pada dua arah sambungan.

2.OP-AMP

OP-Amp adalah jenis penguat elektronika dengan sambatan (bahasa Inggris: coupling) arus searah yang memiliki bati faktor penguatan ( gain) sangat besar dengan dua masukan dan satu keluaran

.

3.Resistor

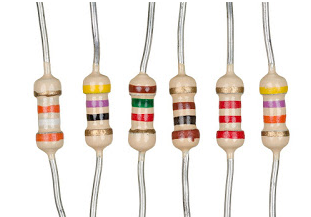

Resistor merupakan komponen elektronika yang berguna untuk menghambat aliran arus listrik sehingga tidak terjadi short circuit. mempunyai resistansi yang berbeda beda sesuai kebutuhan.
4. Battery

Baterai(Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

[kembali]
3.Dasar Teori

1.Current Steering Mode of OperationCurrent Steering Mode of Operation, Dalam mode kemudi saat ini operasi konverter D / A, output analog adalah sama dengan produk dari tegangan referensi dan nilai biner fraksional D dari kata digital input. D sama ke jumlah nilai biner fraksional dari bit yang berbeda dalam kata digital. Juga, nilai-nilai biner fraksional bit yang berbeda dalam kata digital n-bit mulai dari LSB adalah 2⁰ / 2ⁿ, 2¹ / 2ⁿ, 2² / 2ⁿ,…,2^n-1/2ⁿ

Gambar 1.Karakteristik transfer konverter D/A keluaran bipolar

Gambar 2.Mode operasi konverter D/A

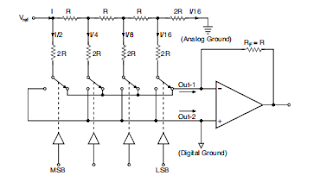

Arus keluaran sering diubah menjadi tegangan yang sesuai menggunakan kabel opamp eksternal sebagai konverter arus ke tegangan. Gambar 2 menunjukkan pengaturan sirkuit. Mayoritas D / A konverter dalam bentuk IC memiliki opamp built-in yang dapat digunakan untuk konversi arus ke tegangan. Untuk pengaturan rangkaian Gambar 2, jika resistor umpan balik RF sama dengan tahanan tangga R, the tegangan keluaran analog pada keluaran opamp adalah - (D_Vref).

Pengaturan konverter D / A empat-bit pada Gambar 2 dapat dengan mudah digunakan untuk menjelaskan pengoperasian konverter D / A dalam mode kemudi saat ini. Jaringan tangga R / 2R membagi input karena tegangan referensi Vref diterapkan pada input tegangan referensi dari konverter D / A menjadi arus tertimbang biner, seperti yang ditunjukkan. Arus ini kemudian diarahkan ke output yang ditunjuk Out-1 atau Out-2 oleh sakelar kemudi saat ini. Posisi sakelar kemudi saat ini adalah dikontrol oleh kata input digital. Logika '1' mengarahkan arus yang sesuai ke Out-1, sedangkan a logic ‘0’ mengarahkannya ke Out-2. Misalnya, logika ‘1’ pada posisi MSB akan mengarahkan I / 2 saat ini ke

Keluar-1. Logika ‘0’ mengarahkannya ke Out-2, yang merupakan terminal ground. Dalam konverter empat-bit dari Gambar 2, arus keluaran analog (atau tegangan) akan maksimum untuk input digital 1111. Analog keluaran saat ini dalam hal ini adalah I / 2 + I / 4 + I / 8 + I / 16 = (15/16) I. Tegangan output analog akan menjadi (−15/16) IRF = (−15/16) IR. Juga, I = Vref / R sebagai perlawanan setara dari jaringan tangga lintas Vref juga R_ Tegangan keluaran analognya adalah [(−15/16) (Vref_ / R] × R = (−15/16) Vref , 15/16 tidak lain adalah nilai biner fraksional dari input digital 1111. Secara umum, maksimum tegangan output analog diberikan oleh (−1−(2^ − n))_ × Vref, di mana n adalah jumlah bit dalam input digital kata.

2 Mode Pengalihan Tegangan Operasi

Dalam mode switching tegangan operasi konverter D / A tipe tangga R / 2R, tegangan referensi diterapkan ke terminal Out-1 dan output diambil dari terminal tegangan referensi. Out-2 adalah bergabung dengan ground analog. Gambar 3 menunjukkan konverter D / A empat bit dari tipe tangga R / 2R

Gambar 3.Mode switching tegangan

Mode pengalihan tegangan operasi. Tegangan output adalah produk dari nilai biner fraksional dari kata input digital dan tegangan referensi yang diterapkan pada terminal Out-1, yaitu D_Vref _ Sebagai tegangan referensi positif menghasilkan tegangan output analog positif, mode switching tegangan operasi dimungkinkan dengan satu pasokan. Karena rangkaian menghasilkan tegangan keluaran analog, sirkuit itu terhapus kebutuhan untuk opamp dan resistor umpan balik. Namun, tegangan referensi diterapkan pada Out-1 terminal dalam hal ini akan melihat impedansi input yang berbeda untuk input digital yang berbeda. Untuk alasan ini,sumber input buffered.

[kembali]

4.Percobaan

A. Current Steering Mode of Operation

Gambar 4. Current Steering Mode of Operation

Prinsip Kerja :

Input biner disimulasikan oleh sakelar (b0-b3), dan outputnya sebanding dengan input biner. Input biner dapat berupa status TINGGI (+ 5V) atau RENDAH (0V). pada saat b3 menjadi bit yang paling signifikan dan dengan demikian terhubung ke + 5V dan semua switch lainnya terhubung ke ground. R TH = [{[(2RII2R + R)} II2R] + R} II2R] + R = 2R = 20kOhms. Pada gambar yang ditunjukkan di atas, input negatif adalah pada tanah virtual, oleh karena itu arus melalui R TH = 0 .
Arus melalui 2R terhubung ke + 5V = 5V / 20kohm = 0,25 mAArus akan sama dengan yang ada di Rf.V o = - (20kohm) * (0.25mA) = -5V Persamaan tegangan output diberikan di bawah ini.V 0 = -Rf (b3 / 2R + b2 / 4R + b1 / 8R + b0 / 16R)
Grafik yang ditampilkan :

Gambar 5. Grafik output terhadap input

Gambar 6. Tabel kebenaran sesuai tegangan

B.Mode Pengalihan Tegangan Operasi

Gambar 7. Rangkaian Pengalihan Tegangan

Prinsip Kerja :
Pada rangkaian dari tegangan referensi arus mengalir melalui terminal inverting Op amp dan output diambil dari terminal tegangan referensi. pada terminal output 2 yang terhubung kekaki non inverting dihubungkan ke ground analog. Gambar 7 menunjukkan konverter D / A empat bit dari tipe tangga R / 2R mode pengalihan tegangan operasi. Tegangan output nilai biner fraksional dari input digital dan tegangan referensi yang diterapkan pada terminal Out-1, yaitu D_Vref _ Sebagai tegangan referensi positif menghasilkan tegangan output analog positif, mode switching tegangan operasi dimungkinkan dengan satu pasokan. Karena rangkaian menghasilkan tegangan keluaran analog, sirkuit itu terhapus kebutuhan untuk opamp dan resistor umpan balik. Namun, tegangan referensi diterapkan pada Out-1 terminal dalam hal ini akan melihat impedansi input yang berbeda untuk input digital yang berbeda. Untuk alasan ini,sumber input buffered. sehingga output yang dihasilkan akan sama dengan input.
